USFilesPlus exFAT

特長

exFAT対応により大容量メディア、大容量ファイルの取扱が可能

• USFilesPlus exFAT は、SDカードの新規格 SDXC に対応し、FAT32 ファイルシステムでは扱えなかった
  2Tバイトまでのメディアおよびファイルサイズをサポートし、4Gバイトを越えるファイル操作も可能

高速バスインタフェース　UHS（ウルトラハイスピード）に対応

• UHS-1（バススピード：104MB/S）対応により高速リード／ライト転送を実現
  ※パナソニックのSDコントローラ(MN66830)用のドライバにのみ対応

FAT12/16/32/exFATのUnicode対応

• Unicode対応により、日本語、英語 以外の多言語への対応が可能

ユーザー指定可能なセクタサイズ対応

• セクタサイズの異なるメディアや、大容量のデバイスへの対応が可能

SDXC フォーマッターに対応

• “PC”を介さず組込み機器で SDXC メモリカードのフォーマットが可能

空きクラスタビットマップに対応

• USFilesPlus exFAT は、空きクラスタビットマップを利用し、空き領域の割当や削減を高速に処理

SDメモリカード対応

• USFilesPlus exFAT はSD Specificationsに準拠した製品であり、
  SD仕様に準拠したホストコントローラやメモリカードとの互換性を保持

• ＜SD Specifications 準拠状況＞
• Part 2 File System Specification Ver 3.00(*1)
• Part 1 Physical Layer Specification Ver 3.00(*2)
• Part A2 SD Host Controller Standard Specification Ver 2.00(*2)
  (*1) USFilesPlus exFAT対応
  (*2) サンプルソフトウェアとして無償提供しますSDドライバが対象

• SDメモリカード対応のSDプロトコルおよびSDドライバを無償提供
  ※ただしSDアソシエーションに加盟していることが必須条件
• SD/SDHC/SDXC メモリーカードのフォーマット機能に対応しており、転送速度を損なわずに最適なフォーマットが可能
• SD/SDHC/SDXC メモリカードのファイルシステムとして利用可能

SPIモード対応

• USFilesPlus exFAT は SPIモードに対応
  SPIとは、SDカードにアクセスする方式の一つで、4本の信号線を繋ぐだけの単純な構成でSDホストコントローラを実装することなく
  SDカードへのアクセスが可能。だし、データ転送速度はSDモードと比較して約1/4程度。

• ※SDカードのSPIモード対応サンプルドライバもご用意しています。
  ※SDXCを利用される場合は、オプションのUSFilesPlus exFATが必要です。

動作確認済みSDコントローラ

• 東京エレクトロンデバイス製　inrevium SD コントローラ LSI 「TE4300/TE4301」

• ※東京エレクトロンデバイス様が提供するファームウェアとUSFilesPlusおよび
  USFilesPlus exFATとの組合せ動作試験を行っております。
  ただしSPIモードに未対応です。

• リコー製　フラッシュメモリカードコントローラ LSI 「R5C807」

組込み向けのコンパクトなコードサイズ

• USFilesPlus exFATのコードサイズは非常にコンパクト
  ※ただし動作環境によって変わります。

完全ソースコード提供

• USFilesPlus exFATは、全てのソースコードを提供しているため、デバッグ等のメンテナンスやカスタマイズが容易

CPU/OSに非依存

• USFilesPlus exFATは、CPU/OSに非依存のため組込む機器を選びません。OSなしで動作させることも可能
  （　評価ボードへのポーティング実績一覧はこちら　）

高い移植性

• USFilesPlus exFATのソースコードは、ANSI-C規格で記述されているためツールチェーンを選びません。
  またシンプルな構成のため移植性に優れています。

μITRONに対応

• USFilesPlus exFATは、μITRON4.0対応のNSS製μITRON（N?KERNEL）に対応しています。
  N-KERNELを使用することにより、簡単にRTOS環境で動作させることが可能です。

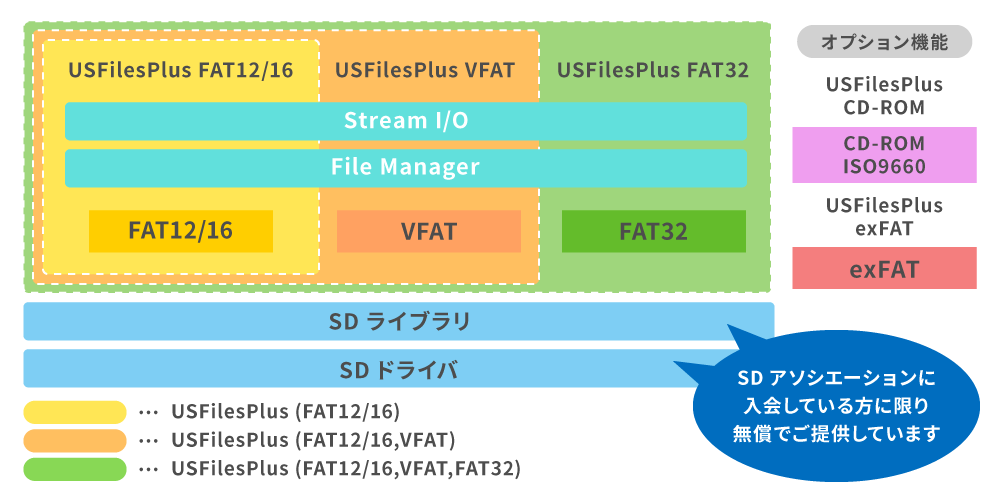

USFilesPlus 構成図

コードサイズ

＜計測環境＞
ターゲットボード ：テセラ・テクノロジー社製 TK-850/JG2+NET
CPU ：NECエレクトロニクス社製V850ES/JG2 (CPU 20MHz)
コンパイラ ：v850-elf-gcc version 3.3.2

＜計測結果＞

CPU	ROM	RAM
SFiles exFAT (単位：KByte)	32.1	23.8
CPU ROM RAM 32	×	○

※コードサイズには、ドライバは含まれません。RAMサイズには、10個のPCファイルマネージャバッファを含みます。

ライセンス

SDK開発ライセンス（ソースコード付）

評価・研究用途向けの開発ライセンスです。
ソースコードで提供しているため、サンプルにないプロセッサ、コンパイラおよび記録媒体等への対応が可能です。 また当社は、経験豊富なエンジニアがお客様の製品へのポーティングを行う プロフェッショナルサービスや、保守サービスも提供しています。

量産ライセンス

製品化（量産）する場合のライセンスです。
