IoTを構築する上で必要となるゲートウェイは、世の中に多種多様な商品が存在しています。
日新システムズが開発・販売するIoTゲートウェイは、LTEモジュールを標準で搭載し、屋外で使用できるゲートウェイです。
防水・防塵に対応しており沖縄・宮古島のEMS事業でも活用されています。

おしらせ

  • NSS-OTDR-GW-V0002は販売終了となり、後継機種NSS-OTDR-GW-V0003をご検討ください。

導入事例
・活用例

屋外型IoTゲートウェイとは?

屋外型IoTゲートウェイは屋外設置向け対策を施したIoTゲートウェイ装置です。
防水、防塵の保護等級IP66に対応しており、特殊電源による落雷対策もされ安全なIoTゲートウェイです。
通信インターフェースは、LTE、有線LAN、RS485を搭載しています。(Wi-Fiはオプション)
クラウドシステムなどの上位システムとLTEで接続し、接続された装置のデータ収集やコントロールを行います。

近年のトレンド:EV充電器

近年、VPP実証などの各実証、脱炭素先行地域の取り組みをはじめとする地域や企業のカーボンニュートラルへの取り組みにおいて、今後の普及が見込まれるEVの活用が注目されています。
ユーザの利用や再エネの状況により、EVの充放電を行うためのコントローラとして、屋外型IoTゲートウェイが利用されています。
EV充電器の制御は、ECHONET LiteやOCPP、Modbusを用いた独自通信などがあり、利用する機器にあわせてコントローラを用意する必要があります。
屋外型IoTゲートウェイは、LTE、Wi-Fi、RS485のインターフェースをもっており、上記通信方式での通信が可能です。

屋外設置のメリット

屋内設置であれば、耐環境性をあまり考慮せずにハードウェアを製造できるため、量産価格を安価にできるメリットがあります。
しかしながら、宮古島の実証実験の中で、屋内向けのゲートウェイを設置したところ、想定していない以下のトラブルが発生しました。

  • メンテナンス時に屋内へ入るためには住居者の許可が必要(不在時に作業できない)
    → スケジュール管理が大変/リスケジュールなどにより委託業者のコスト増加
  • 住居者が保有するインターネット回線が突如利用できなくなる
    → サポート対応増加
  • 電源が知らぬ間に抜けている
    → サポート対応増加
  • 制御対象機器が屋外のため通信不安定
    → 設置検討の複雑化

住居者の保有物である家電とは違い、事業者の設備を屋内に設置する難しさを体験したことにより、屋外設置にこだわったゲートウェイを開発することになりました。

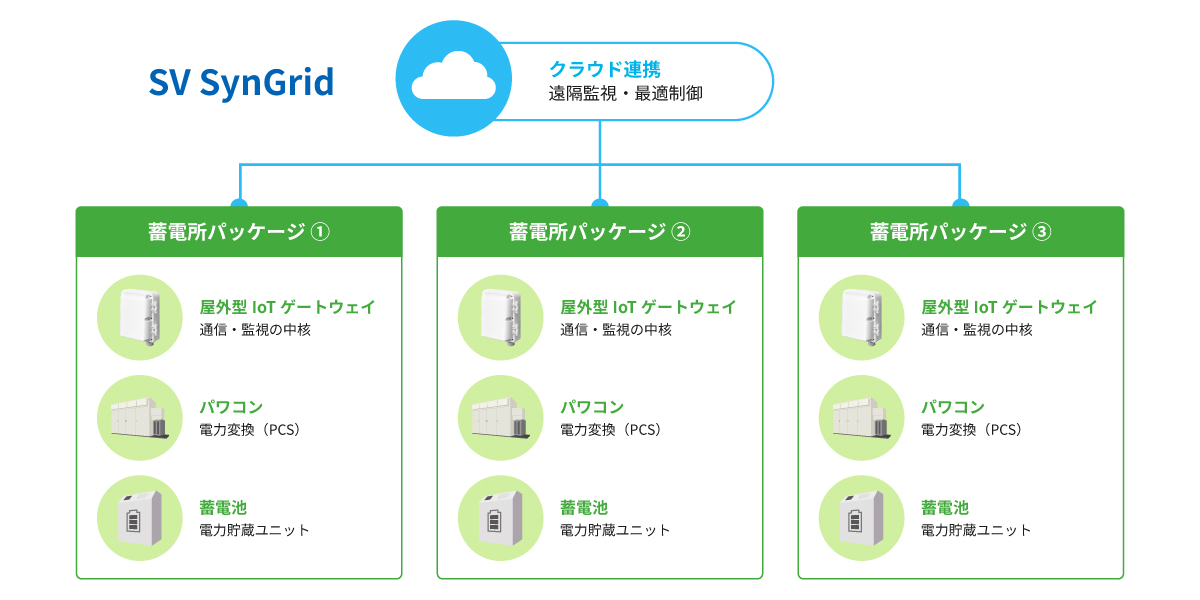

システム構築例

当社は、屋外型IoTゲートウェイの単体販売だけでなく、サービス提供およびクラウド開発によるシステム構築の対応が可能です。

① エリアアグリゲーションシステムのサービスとして導入するパターン

2019年より、宮古島をはじめとする沖縄地区にて、株式会社ネクステムズによるエネルギー事業を開始しています。
エリアアグリゲーションシステムは、複数のエネルギーリソースを有効活用する電力需給制御システムで、第三者所有PPAモデルに基づいたサービスを年間利用料にて利用することが可能です。
クラウドにてデータ収集・制御スケジュール作成などを行い、現地に設置した屋外型IoTゲートウェイが各機器と通信を行います。
お客様にあわせたカスタマイズも可能です。

② 屋外型IoTゲートウェイ単体を導入するパターン

お客様が用意するクラウドシステムへ屋外型IoTゲートウェイを用いて、装置を接続することが可能です。
屋外型IoTゲートウェイはLinuxOSを採用しており、お客様もしくは当社でソフトウェア開発が可能です。

● Linux開発環境の入手

ダウンロードはこちら
アットマークテクノのWEBサイト

● 注意点
屋外型IoTゲートウェイ単体の場合、Linux標準機能が利用可能です。
ECHONET Liteや各種アプリケーションは実装されておりませんが、お客様にて実装いただくことが可能です。
なお、当社では、ECHONET Liteなどのミドルウェアやアプリケーション開発を請け負うことが可能です。

③ クラウド構築+屋外型IoTゲートウェイを導入するパターン

当社は、システム全体の対応が可能です。

  • クラウドシステム開発・構築、運用、サポート
  • 屋外型IoTゲートウェイS/W開発

スペック

新タイプ

NSS-OTDR-GW-V0003
CPU ARM Cortex-A7(528MHz)
RAM 512MByte
ROM eMMC 3.8GB
モバイル通信 3G/LTE(Quectel製 EC25-J)
インターフェース
  • LAN ×2
  • RS-485 ×1
  • Wi-Fi ※標準搭載
  • Wi-SUN B ルート
オプション(脱着式) -
外部ストレージ なし
(外部ストレージはUSBメモリをご利用ください)
RTC 平均月差±45秒
スイッチ 1
LED 3(ユーザ用)+1(電源専用)
電源 AC100/200[V] 端子台型(L/N/FG 端子)
※電源ケーブル含まず
屋外耐性
  • -20 ~ 50℃(筐体外部)
  • 20 ~ 85%RH(筐体内部)
  • 防塵・防水IP66
設計寿命 10年(Ta=35℃時)
外形サイズ 200 x 240 x 99mm (突起部を除く)
重量 約1kg

旧タイプ

NSS-OTDR-GW-V0002
CPU ARM Cortex-A7(528MHz)
RAM 512MByte
ROM eMMC 3.8GB
モバイル通信 3G/LTE(Quectel製 EC25-J)
インターフェース
  • LAN ×2
  • RS-485 ×1
  • USB2.0(Host) ×1
  • Wi-SUN B ルート
オプション(脱着式)
  • Wi-Fi
外部ストレージ microSD Card Slot × 1
RTC 平均月差±45秒
スイッチ 1
LED 3(ユーザ用)+1(電源専用)
電源 AC100/200[V] 端子台型(L/N/FG 端子)
※電源ケーブル含まず
屋外耐性
  • -20 ~ 50℃(筐体外部)
  • 20 ~ 85%RH(筐体内部)
  • 防塵・防水IP66
設計寿命 10年(Ta=35℃時)
外形サイズ 200 x 240 x 99mm (突起部を除く)
重量 約1kg
