工場・高圧施設向け
自家消費型エネルギーマネジメントシステム
ローカルEMS

ローカルEMS =
「逆潮流を防ぐ自家消費制御」

自家消費制御システムとは、太陽光発電システムなどで発電した電力を、電力会社へ売電せずに、自社や工場などの建物内で消費するシステムのことです。
電気料金の削減や環境負荷の低減など、様々なメリットをもたらします。本ローカルEMSは、消費電力と太陽光発電、蓄電池の放電による発電電力をリアルタイムに計測し、太陽光発電が消費電力を上回り、電力が逆潮流しないように自動で太陽光発電システムと蓄電池を制御します。

導入メリット

無理のないご予算で、必要な機能をそなえた
システムの導入が可能です。

システム構成図｜すぐに使える実装済みエネルギー制御

ローカルEMSは、システム構成は以下の通りです。

•

導入機器構成

機器	メーカー	型番

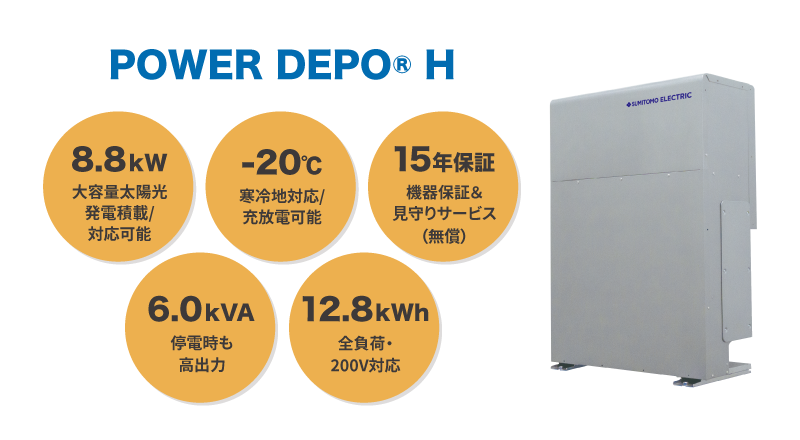

蓄電池	住友電気工業	POWER DEPO® H
OVGR/RPR	オムロン	K2ZC-K2RV-NPC
マルチメータ	ハカルプラス	XS2-110/XS3-110【方式：RS-485通信(Modbus版）】
高圧スマートメータ	電力会社	—

導入条件

• OVGR/RPRやメーターなど、上記装置を設置いただくこと
• 蓄電池がPOWER DEPO® Hであること

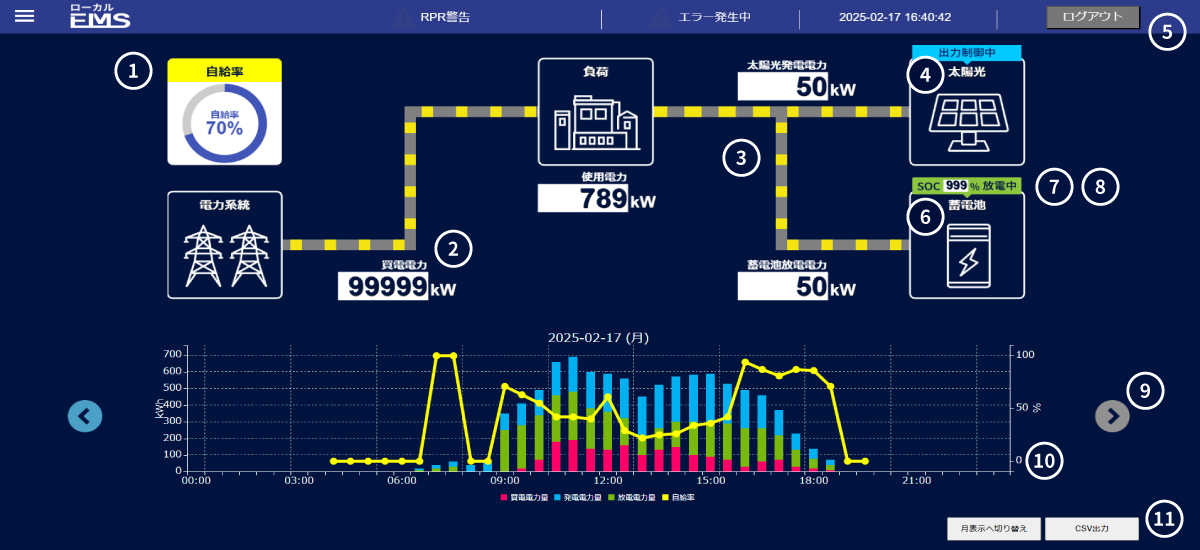

監視と制御｜“見える化”とスケジュールで無駄ゼロ運用

•

　 　

機能	概要
① 自給率[%]	現在の自給率を表示します。使用電力に対する太陽光発電、蓄電池の自家消費電力の割合を計算しています。
② 買電電力[kW]	現在の電力系統からの売電電力の瞬時値を表示しています。
③ 使用電力[kW]	現在の使用電力の瞬時値を表示しています。
④ 太陽発電電力[kw]	現在の太陽光からの発電電力の瞬時値を表示しています。
⑤ 太陽光出力抑制	逆潮流防止のため、太陽光出力抑制の制御が実施されている間、「出力抑制中」が表示されます。
⑥ 蓄電池充電/放電電力[kW]	現在の蓄電池の充電/放電電力の瞬時値を表示しています。
⑦ 蓄電池SOC[%]	現在の蓄電池のSOC（蓄電残量）を表示しています。
⑧ 蓄電池の状態	蓄電池のアイコンをクリックすると、蓄電池状態一覧をポップアップ画面で表示します。
⑨ 自給率グラフ	30分毎の買電電力量、発電電力量、放電電力量、自給率をグラフで表示します。
⑩ 日／年表示切替	クリックすると、グラフが日/年表示に切り替わります。
⑪ CSV出力	ラフに表示されたデータをcsv形式でダウンロードできます。

ハードウェアスペック

•

演算部
プロセッサ	コア	ARM Cortex-A7
	クロック	528MHz
	キャッシュ	32KB(命令) / 32KB(Data) / 128KB(L2)
	その他	Arm Neon, Thumb code
メモリ	DDR3L	512MB
	eMMC	3.8GB(pSLCモード)
インターフェイス
USB2.0ホスト	×1	UBAL-4R-D14-4S（HS, FS, LS対応）
10/100Base-T	×2	TM11R-5M2-88-LP（有線LAN）
RS-485	×1	TB002-500-15BE（全2重/半2重、JP切替）
LTE	×1	EC25JFA-512-STD（LTE Cat.4, MicroSIM）
LED	×1	SML 522MU8W（電源/緑）
LED	×3	SML 522MU8W（2色/緑,赤）
スイッチ	×1	SKHLLCQA010（タクトスイッチ）
保守コンソール	×1	TTL UART（開発用USBシリアル変換アダプタ）
WLAN	×1	BP3591（IEEE802.11a/b/g/n/ac準拠, BLT5.0コンボ）
Wi-SUN	×1	BP35C0（IEEE802.15.4g準拠）
電源
ACDC電源ユニット	入力 AC100V-120V(AC200V-AC240V)±10%
	周波数	50/60Hz
	突入電流	最大15A/15V, 30A/230V
	漏洩電流	0.5mA以下/AC230V
基板内部	入力 12V
	出力 5V, 3.7V, 3.3V
消費電力
12V: 191〜268mA
動作温度範囲
-10℃〜50℃、25〜95％以下（結露なきこと）
ケース
防水性能	IP66
サイズ	200×240×99mm（突起部含む）
素材	ポリカーボネート
色	ホワイト
結露防止	結露防止シート「G-ブレス」付属
EMI/EMS
伝導妨害EMI	VCCI Class-B相当
放射EMS	判定B以上 ※
耐電サージ	判定B以上 ※
耐静電気	判定B以上 ※
入力電圧変更	判定B以上 ※
FTB	判定B以上 ※
インパルスノイズ	判定B以上 ※
