包装工程では、複数メーカーの包装機械や上位システムをまたいだデータ活用・製造DXが求められる一方、機械ごとの仕様差によって連携が複雑化しやすい状況があります。こうした課題に対し、PackML（Packaging Machine Language）による標準化が有効です。
PackML導入のポイントとつまずきやすい課題を整理し、設計から実装まで日新システムズが支援します。

PackML導入でよくある課題（つまずきポイント）

PackML導入では、特に「状態モデル」や「運転モード」の理解・運用設計でつまずきやすい傾向があります。

  • PackMLの17状態モデルや複数のモード（生産・保守・手動）などの理解には時間がかかる。
  • 操作に慣れるまで数か月単位の学習期間が必要。

こうした課題を踏まえ、導入時に「何を標準化し、どこまで統一するか」を整理しながら進めることが重要です。

なぜ今PackMLが注目されているのか（包装工程の標準化・DX）

近年、食品業界を中心に「生産設備データの標準化」を推進する動きが加速しています。
たとえば、食品製造業の生産性・品質向上に向けて、包装工程をターゲットに国際的に広く使われている規格をベースに、データ仕様と通信方式の標準化を検討する取り組みも進んでいます。また、OPC UAとPackMLの組み合わせは、包装業界でのデジタル化・標準化を一層加速しています。

PackMLとは（Packaging Machine Language）

PackML（Packaging Machine Language）は、包装機械の動作や操作、上位システムとのインターフェースを標準化するための規格です。

PackML対応で実現できること（標準化と設備連携）

OPC UA for PackMLで“安全かつ統一的”にデータ連携
OPC FoundationとOMACが連携し、PackML（ISA-TR88.00.02）をOPC UA情報モデルに統合した「OPC UA for PackML」仕様が策定されています。
これにより、PackMLのPackTag（機械ステータス等）をOPC UA経由で安全かつ統一的に通信することが可能になります。
マシン間やMES/ERPとの統合が容易に
OPC UAの型付けされた情報モデルとセキュアな通信により、複数サプライヤーの包装機器が標準化インターフェースで連携しやすくなります。
MES/ERPやクラウドアプリケーションとの接続も容易になります。
業務効率・コスト削減につながる
ライブラリ活用で開発工数を削減し、導入時の混乱や手動設定の手間を抑えられるため、全体コスト削減も期待できます。

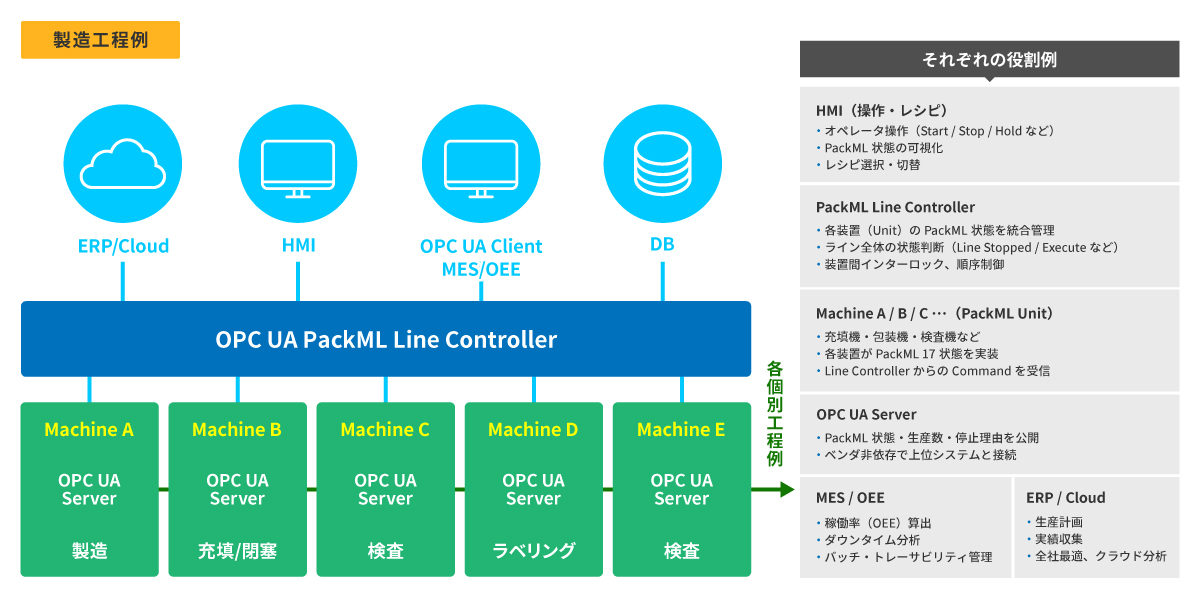

PackMLによる設備連携イメージ

  • 製造工程例

PackMLの主な状態（17状態モデルの考え方）

PackMLでは、安全で明確なプロセス制御を目的に、状態とトランジション（遷移）が定義されています。

代表的な状態（例）

  • 主要運転状態：Stopped、Idle、Execute、Complete
  • エラー対応系：Aborting、Aborted、Clearing
  • 一時停止系：Holding、Held、Unholding、Suspending、Suspended、Unsuspending

これらを情報モデル（PackML）として構築・標準化することで、ベンダーの異なる機械間で統一した制御・モニタリングが可能になります。

PackML 17 State一覧

ステータス 状態名 解説
上位状態 Stopped 完全停止状態、機械が動作していない
Starting 起動処理中、Stopped → Idle または Execute に遷移
Idle 機械が待機中、動作準備は完了
Suspended 一時停止（安全上や外部要因で停止）
Execute 通常動作中（生産運転状態）
Completing 実行完了処理中、Execute → Complete への遷移中
Complete 動作完了状態（次のジョブ待ちなど）
中断系 Stopping 停止処理中、Execute/Idle → Stopped へ遷移中
Aborting 異常発生などで即時停止する処理中
Aborted 異常停止状態、再起動にはResetが必要
Clearing Aborted状態からの復帰処理中
Resetting 初期状態へリセット中（Stoppedに戻る準備）
保守系 Holding 一時保留処理中、Execute → Held へ遷移中
Held 動作保留状態（安全のため動作継続不可）
Unholding 保留状態からの復帰中
Suspending ExecuteからSuspendedに移行する処理中
Unsuspending Suspended状態からの復帰中

PackML導入の進め方（ステップ別ガイド）

PackMLは「理解 → 設計 → 実装 → 検証 → 運用」まで一連の設計が重要です。
特に状態モデルの運用設計を先に固めることで、現場導入がスムーズになります。

Step 1：対象工程・対象設備を整理する

  • 包装工程のどこを標準化するか（ライン単位／装置単位）—を明確化

Step 2：上位システム連携の要件を整理する

  • MES/ERP/クラウドへ何を渡すか、どの粒度で統一するかを整理

Step 3：状態モデル（17状態）と運用ルールを設計する

  • 17状態＋モードの理解に時間がかかるため、運用設計を先に固める

Step 4：OPC UA for PackMLの情報モデル実装・検証

  • PackTag等をOPC UAで安全・統一的に通信できる構成を実装

Step 5：運用・拡張（標準化の定着と改善）

  • 追加設備・改造・ライン増設に合わせて標準を維持

PackML導入事例（標準化を前提にライン連携を進めたケース）

包装ラインでは、装置ごとに状態定義や停止理由の扱いが異なることで、稼働分析・品質分析が装置単位に分断されがちです。
そこでPackMLの状態モデルを基準に運用ルールを統一し、OPC UA for PackMLを介してPackTag（ステータス）を集約することで、ライン横断でのモニタリング・分析基盤を整備しやすくなります。

PackML対応チェックリスト（導入前に確認すべきポイント）

  • 対象工程（包装工程）・対象設備は明確か
  • MES/ERP/クラウドへ連携する要件は整理できているか
  • 17状態モデル／モードの理解・運用設計を行える体制があるか
  • PackTag（ステータス等）の扱い（粒度・定義）を統一できているか
  • 実装・検証（マシン間連携、上位連携）を段階的に進める計画があるか

当社のPackML導入支援

OPC UAのエキスパートとしてEUROMAP導入に関するご相談をお受けしております。

  • 要件整理・適用範囲設計
  • 状態モデル（17状態）運用設計支援
  • OPC UA for PackML 情報モデル実装・検証
  • MES/ERP連携支援

包装機械メーカー向け

PackML＋OPC UA導入で
失敗しないための実践ガイド

課題整理からでもOK！

お気軽に
ご相談ください

FAQ

Q：PackMLとは何ですか？

PackMLは、包装機械の動作・操作・上位システムとのインターフェースを標準化する規格です。

Q：OPC UA for PackMLとは何ですか？

PackML（ISA-TR88.00.02）をOPC UA情報モデルに統合した仕様で、機械ステータスなどのPackTagをOPC UAで安全かつ統一的に通信できます。

Q：PackML導入で何が良くなりますか？

複数メーカーの包装機器が標準化インターフェースで連携しやすくなり、MES/ERPやクラウドとの接続も容易になります。

Q：PackML導入が難しいと言われる理由は何ですか？

17状態モデルや複数モードの理解に時間がかかり、運用設計や現場での習熟にも一定の期間が必要になるためです。
